Superkondensaattorikennon perusarkkitehtuuri

A superkondensaattorin rakenne on sähkökemiallisen tekniikan ihme, joka on suunniteltu kuromaan umpeen perinteisten kondensaattorien ja akkujen välinen kuilu. Sen ytimessä laite varastoi energiaa kahden ensisijaisen mekanismin kautta: sähköstaattinen kaksikerroksinen kapasitanssi (EDLC) ja pseudokapasitanssi. Koko kokoonpano on rakennettu ionien adsorptiolle käytettävissä olevan pinta-alan maksimoimiseksi ja sisäisen resistanssin minimoimiseksi. Tämä herkkä tasapaino saavutetaan tarkalla järjestelyllä superkondensaattorin komponentit , joista jokaisella on kriittinen rooli suorituskyvyn, pitkäikäisyyden ja turvallisuuden kannalta. Peruskenno koostuu kahdesta elektrodista, erottimesta ja elektrolyytistä, jotka kaikki on sijoitettu tukevaan koteloon, joka varmistaa rakenteen eheyden ja estää vuotoja.

Energian varastoinnin sydän: elektrodit ja virrankerääjät

Elektrodit ovat kriittisimmät superkondensaattorin rakenteen komponentit , joka määrittää suoraan laitteen kapasitanssin ja tehotiheyden. Ne koostuvat tyypillisesti suuren pinta-alan aktiivisesta materiaalista, kuten aktiivihiilestä, grafeenista tai hiilinanoputkista, jotka on päällystetty metallisen virrankeräimen päälle. Virrankerääjä, joka on yleensä valmistettu alumiinifoliosta, toimii johtavana väylänä elektroneille, jotka pääsevät sisään aktiivisesta materiaalista ja poistuvat siitä. Aktiivisen materiaalin ja virrankerääjän välisen adheesion laatu on ensiarvoisen tärkeää; huono tarttuvuus lisää sisäistä vastusta ja vähentää merkittävästi laitteen käyttöikää ja tehoa.

Aktiivimateriaalien välienselvittely: aktiivihiili vs. kehittyneet nanomateriaalit

Vaikka aktiivihiili on edelleen teollisuuden työhevonen korkean pinta-alan ja kustannussuhteen vuoksi, kehittyneet nanomateriaalit ovat saamassa vetovoimaa korkean suorituskyvyn sovelluksissa. Aktiivihiilen pinta-ala on 1000-3000 m²/g, mikä on erinomainen EDLC:lle. Grafeenin kaltaiset materiaalit voivat kuitenkin tarjota erinomaisen sähkönjohtavuuden ja helpommin saavutettavissa olevia huokosrakenteita, mikä saattaa lisätä tehotiheyttä. Valinta perustuu usein kompromissiin kustannusten, vaaditun suorituskyvyn ja tietyn sovelluksen tarpeiden välillä.

Elektrolyytti: Ionic Korkeaway

Elektrolyytti on väliaine, joka kuljettaa ioneja kahden elektrodin välillä latauksen ja purkamisen aikana. Sen ominaisuudet – ioninjohtavuus, sähkökemiallinen stabiilisuusikkuna ja käyttölämpötila-alue – ovat perustavanlaatuisia superkondensaattorin jännitteen luokittelulle, suorituskyvylle alhaisissa lämpötiloissa ja kokonaistehokkuudelle. Elektrolyytit voidaan luokitella laajasti vesipitoisiin (vesipohjaisiin), orgaanisiin (liuotinpohjaisiin) ja ionisiin nesteisiin. Jokainen tarjoaa selkeän tasapainon jännitteen, turvallisuuden ja kustannusten välillä, mikä tekee valinnasta kriittisen päätöksen käyttöympäristön perusteella.

Erottimen ja kotelon rooli laitteen eheydessä

Vaikka elektrodit ja elektrolyytit hoitavat energian varastoinnin, erotin ja kotelo ovat tuntemattomia sankareita, jotka ovat vastuussa turvallisuudesta, luotettavuudesta ja mekaanisesta vakaudesta. Nämä superkondensaattorin komponentit varmistaa, että korkean energian ydin toimii turvallisten fyysisten ja sähköisten rajojen sisällä. Vika jommassakummassa näistä komponenteista voi johtaa katastrofaaliseen vikaan, mukaan lukien oikosulut, lämpökarkailu ja elektrolyyttivuoto. Siksi niiden materiaalien valintaan ja suunnitteluun sovelletaan tiukkoja teknisiä standardeja.

Erotin: Sähköoikosulkujen estäminen

Erotin on ohut, huokoinen kalvo, joka on sijoitettu kahden elektrodin väliin. Sen ensisijainen tehtävä on eristää elektrodit sähköisesti oikosulun estämiseksi, samalla kun se on riittävän läpäisevä mahdollistaakseen ionien vapaan virtauksen elektrolyytistä. Materiaalin on oltava kemiallisesti inerttiä elektrolyytissä ja sillä on oltava riittävä mekaaninen lujuus kestämään kokoonpanoprosessin ja käyttöpaineet. Yleisiä materiaaleja ovat polypropeeni (PP) ja selluloosapohjaiset paperit, joista kukin on valittu huokoisuuden, ioninkestävyyden ja kemiallisen stabiiliuden tasapainon perusteella.

Erottimen materiaalien vertailu: PP vs. selluloosa

Polypropeeni- ja selluloosaerottimien valintaan liittyy tärkeä kompromissi turvallisuuden ja suorituskyvyn välillä. Polypropeeni on kestomuovi, joka sulaa tietyssä lämpötilassa ja tarjoaa sisäänrakennetun turvamekanismin, joka tunnetaan "sammutusominaisuudena" ylikuumenemisen varalta. Selluloosa puolestaan ​​tarjoaa tyypillisesti alhaisemman ionivastuksen ja paremman kostuvuuden vesipitoisilla elektrolyyteillä, mikä voi johtaa alhaisempaan ESR:ään ja parempaan tehoon. Valinta riippuu luontaisen turvallisuuden priorisoinnista huipputehoon nähden.

Kotelo ja kansi: Ensimmäinen puolustuslinja

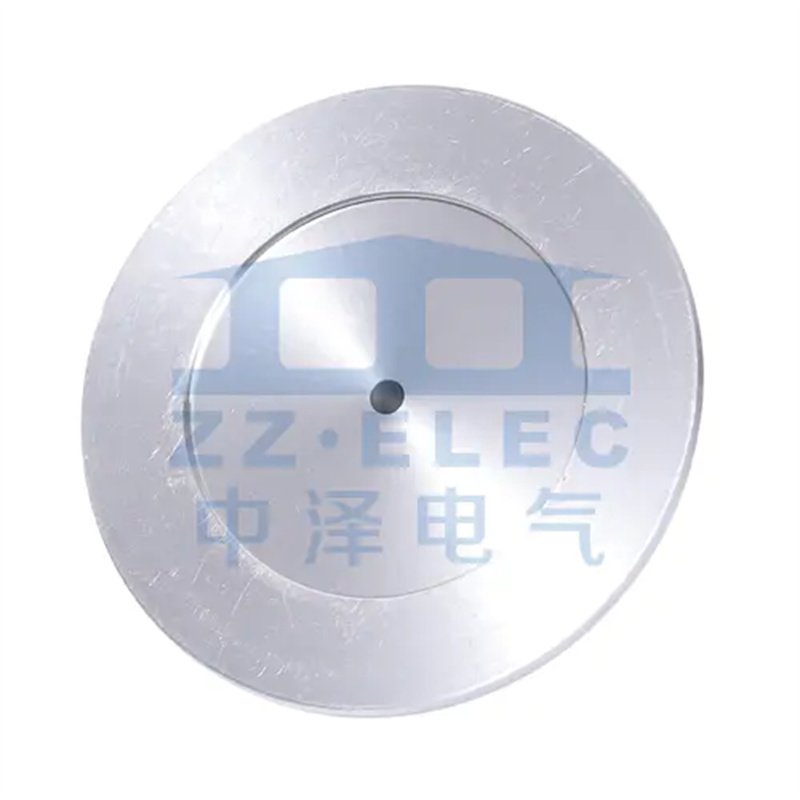

Ulkoinen kotelo liitinsuojuksineen tarjoaa mekaanisen suojan ja hermeettisen tiivistyksen, joka tarvitaan superkondensaattorin pitkäaikaiseen luotettavuuteen. Kotelon materiaalin on oltava kestävää, sähköä johtavaa (toimimaan liittimenä) ja kestävää elektrolyytin korroosiota. Alumiini on yleinen valinta suotuisten ominaisuuksiensa vuoksi. The ei-huokoinen peitelevy on kriittinen komponentti ilmatiiviin tiiviyden ylläpitämisessä. Tämä estää kosteuden ja hapen pääsyn kennoon, mikä heikentäisi elektrolyyttiä ja aktiivisia aineita, mikä johtaisi nopeaan suorituskyvyn heikkenemiseen ja mahdolliseen turpoamiseen tai vaurioitumiseen.

Päätteet ja muut välttämättömät laitteet

Ytimen sähkökemiallisen kennon lisäksi toimiva superkondensaattori vaatii useita laitteistokomponentteja helpottaakseen integrointia elektroniikkapiiriin. Näitä ovat sähköliittimet, jotka tarjoavat liitäntäpisteitä latausta ja purkamista varten, sekä erilaisia ​​turvaominaisuuksia. Näiden suunnittelu ja laatu superkondensaattorin rakenteen komponentit ovat ratkaisevan tärkeitä, jotta varmistetaan alhainen liitäntävastus, luotettava toiminta lämpökierrossa ja turvallisuusstandardien noudattaminen.

Liitinrakenne matalaa vastusta ja korkeaa luotettavuutta varten

Liittimet ovat sähköinen silta superkondensaattorin sisäisten virrankeräinten ja ulkoisen piirin välillä. Niiden suunnittelu on kriittinen, jotta voidaan minimoida Equivalent Series Resistance (ESR), joka on keskeinen parametri, joka määrittää laitteen tehon. Liitännät voivat olla eri muotoisia, mukaan lukien ruuvikielekkeet, johdot tai pinta-asennustyynyt sovelluksesta riippuen. Materiaali on tyypillisesti alumiinia tai kupariseosta, joka on usein pinnoitettu nikkelillä tai tinalla korroosionkestävyyden ja juotettavuuden parantamiseksi. Huono yhteys terminaalissa voi tehdä tyhjäksi matalaresistanssisen sisäisen suunnittelun edut.

Päätetyypin valinta eri sovelluksiin

Päätetyypin valinta määräytyy valmistusprosessin ja loppukäyttöympäristön mukaan. Esimerkiksi autoissa tai energian varastointijärjestelmissä käytetyt suuret prismaattiset kennot käyttävät tyypillisesti kestäviä ruuviliittimiä turvallisiin, suurvirtaliitäntöihin. Sitä vastoin kulutuselektroniikkaan suunnitellut pienemmät, sylinterimäiset tai pussikennot voivat käyttää säteittäisiä johtimia tai litteitä kielekkeitä automatisoituun painetun piirilevyn (PCB) kokoonpanoon.

Integroidut turvallisuus- ja valvontaominaisuudet

Nykyaikaiset superkondensaattorit, erityisesti erittäin luotettaviin sovelluksiin tarkoitetut, integroivat usein lisäturva- ja valvontaominaisuuksia suoraan rakenteisiinsa. Näitä voivat olla paineilmaaukot kaasun vapauttamiseksi ylipaineen sattuessa, lämpötila-anturit (PTC- tai NTC-termistorit) lämmönhallintaa varten ja sulakkeet ylivirtasuojausta varten. Nämä komponentit ovat välttämättömiä katastrofaalisten vikojen estämiseksi ja laitteen toiminnan varmistamiseksi määritellyllä turvallisella käyttöalueella (SOA) koko sen elinkaaren ajan.

FAQ

Mitä eroa on superkondensaattorin ja akun rakenteen välillä?

Perimmäinen ero on energian varastointimekanismissa ja tuloksessa superkondensaattorin rakenne . Akku varastoi energiaa kemiallisiin sidoksiin faradireaktion kautta, jossa on mukana bulkkielektrodimateriaaleja, mikä vaatii paksumpia, kestävämpiä elektrodeja. Superkondensaattori varastoi energiaa ensisijaisesti sähköstaattisesti elektrodien pinnalle. Tämä mahdollistaa paljon ohuemmat elektrodit ja kerrostetumman, sandwich-maisen rakenteen, joka keskittyy maksimoimaan pinta-alan tilavuuden sijaan. Tästä johtuen superkondensaattoreiden rakenne on yksinkertaisempi ilman monimutkaisia ​​vaihemuutoksia elektrodeissa, mikä mahdollistaa nopeamman lataus-/purkausnopeuden ja pidemmän käyttöiän.

Miten elektrolyytin valinta vaikuttaa superkondensaattorin rakenteeseen?

Elektrolyytin valinnalla on syvällinen vaikutus superkondensaattorin rakenne ja suunnittelu. Vesipitoisilla elektrolyyteillä (esim. kaliumhydroksidilla) on korkea ioninjohtavuus, mutta pieni jänniteikkuna (~1 V), mikä vaatii kennojen pinoamista sarjaan hyödyllisten jännitteiden saavuttamiseksi. Orgaaniset elektrolyytit (esim. TEABF4 asetonitriilissä) tarjoavat korkeamman jänniteikkunan (~ 2,7 V), mikä mahdollistaa yksinkertaisemmat yksikennoiset rakenteet, mutta vaativat kestävämpiä, hermeettisesti suljettuja koteloita liuottimen syttyvyyden ja haihtuvuuden vuoksi. Ioniset nesteet tarjoavat korkean jännitteen ja syttymättömyyden, mutta voivat olla viskoosimpia, mikä saattaa vaikuttaa erottimen ja huokosten suunnitteluun ionivirran optimoimiseksi.

Miksi ei-huokoinen kansilevy on niin tärkeä superkondensaattorin pitkäikäisyyden kannalta?

The ei-huokoinen peitelevy on kriittinen hermeettisen tiivistyksen saavuttamiseksi, mikä on ensiarvoisen tärkeää superkondensaattorin pitkäikäisyyden ja luotettavuuden kannalta. Huokoiset tai huonosti tiivistetyt kannet sallivat ympäröivän kosteuden ja hapen diffundoitua hitaasti kennoon ajan myötä. Orgaanisissa elektrolyyttijärjestelmissä kosteus reagoi muodostaen happamia sivutuotteita, jotka syövyttävät sisäisiä komponentteja ja hajottavat elektrolyyttiä, mikä johtaa lisääntyneeseen ESR- ja kapasitanssihäviöön. Vesipitoisissa järjestelmissä hapen sisäänpääsy voi kiihdyttää virrankeräinten korroosiota. Ei-huokoinen kansi varmistaa ilmatiiviin ja vesitiiviin tiiviyden, säilyttää sisäisen kemian ja mahdollistaa superkondensaattorin täyttävän nimelliskäyttöikävaatimukset.

Voiko superkondensaattorin komponentteja kierrättää?

Kyllä, superkondensaattorin komponentit ovat suurelta osin kierrätettäviä, vaikka prosessi onkin monimutkaisempi kuin yksinkertaisilla paristoilla. Alumiininen kotelo ja virrankerääjät ovat helposti kierrätettävissä tavallisten metallien kierrätysvirtojen kautta. Aktiivihiilimateriaali voidaan ottaa talteen ja mahdollisesti uudelleenaktivoida käytettäväksi heikompilaatuisissa sovelluksissa. Elektrolyytti, erityisesti orgaaniset tyypit, vaatii erikoistuneita kemiallisia regenerointiprosesseja. Kierrätysinfrastruktuurin kehittyessä edelleen, alumiinin korkea arvo ja elektroniikan kiertotaloustyöntekijät edistävät superkondensaattorien kierrätystekniikoita.

Mikä rooli sisäisellä paineella on superkondensaattorin suunnittelussa?

Sisäinen paine on kriittinen suunnittelunäkökohta. Käytön aikana, erityisesti korkeissa virroissa tai korkeissa lämpötiloissa, elektrolyytti voi kehittää kaasua, mikä lisää sisäistä painetta. The superkondensaattorin rakenne , erityisesti kotelo ja kansi, on suunniteltava kestämään tätä painetta ilman, että se muodostuu tai vuotaa. Monissa malleissa on paineilman turvaominaisuus, joka vapauttaa paineen, jos se ylittää kriittisen kynnyksen, mikä estää räjähdysmäisen repeämisen. Tämän tuuletusaukon rakenne on herkkä tasapaino, koska sen on pysyttävä suljettuna normaaleissa käyttöpaineissa, mutta avattava luotettavasti vikatilanteessa.
